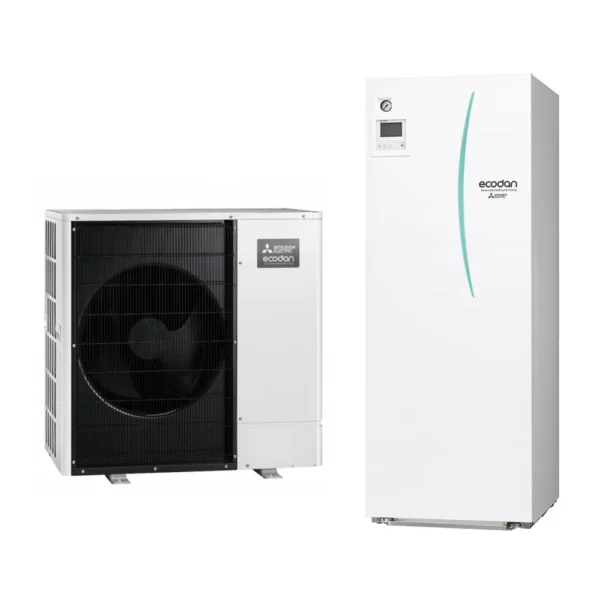

MITSUBISHI ELECTRIC TOPLOTNA ČRPALKA ECODAN – za pripravo ogrevalne / hladilne in sanitarne vode z inoks rezervoarjem

PUZ-SWM

• Primerne za talno in radiatorsko ogrevanje ter hlajenje prek
• ventilatorksih konvektorjev ali cevnih stenskih sistemov
• Priprava ogrevalne vode do 60 °C
• Estetsko ohišje v enoventilatorski izvedbi za vse modele
• Zagotovljeno delovanje do -25 °C zunanje temperature,
• nazivna moč gretja zagotovljena do -7 °C zunanje temperature
• (model 140YAA izgubi 1 kW)
• »Scrol« kompresor z visokim izkoristkom
• Razpon modelov nazivne moči 8,10, 12, in 14 kW
• v trifazni (YAA) izvedbi
• Dimenzije v mm: 1040 višina x 1050 širina x480 globina
• Energijski razred A+++ pri temperaturi ogrevalne vode 35 °C,
• A++ pri temperaturi ogrevalne vode 55 °C

EHST in ERST

• CYLINDER talna notranja enota z rezervoarjem sanitarne vode
• Varianta samo ogrevanje ali ogrevanje in hlajenje v kombinaciji z
• zunanjimi enotami SUZ, PUD, PUZ in PUHZ-SHW112/140
• Nova generacija krmilnika FTC6 z menijem v slovenskem jeziku
• Energetsko varčna priprava tople sanitarne vode,
• energijski razred A+ zaradi vgrajenih dvojnih tipal STV
• Vgrajen pomožni električni grelnik, pri modelih namenjenih tudi
• hlajenju pa tudi lovilna posoda za kondenzat
• Širina 585 mm, globina 680 mm, višina glede na volumen
• rezervoarja
• Kompatibilne za zunanje enote s plinom R32 ali R410A
• Funkcija priprave vode 70 °C – anti legionela

Naprave so energetsko varčne in varne za okolje, saj imajo vgrajen zelo učinkovit sistem toplotnih črpalk, ki s pomočjo električne
energije zajema “toploto iz zraka”, obnovljivega vira energije. Opremljene so s sodobno invertersko tehnologijo in omogočajo
zelo natančno nadziranje ciljne temperature, ki zagotavlja udobno ogrevanje. Energetska varčnost, izjemno udobje ogrevanja
in enostavna instalacija so lastnosti, zaradi katerih je ogrevalni sistem MITSUBISHI ELECTRIC v središču pozornosti.

Daljinski nadzor z uporabo dodatnega Wi-Fi vmesnika in aplikacije MELCloud

Manjše polnjenje naprav s plinom za boljše izkoristke in okolju prijaznejše ogrevanje

Glavni upravljalnik

• Velik, osvetljen zaslon za izjemno vidljivost tudi v temnih okoljih
• Več jezikovnih variant podpore (slovenski jezik + 14 ostalih)
• Lahko ga odstranite z glavne enote in instalirate na oddaljeni lokaciji (do 500 m razdalje)
• Hitro branje delovnih podatkov (7.5-krat hitreje kot pri predhodnem modelu)
• Širok izbor praktičnih funkcij zadosti vsem zahtevam uporabnika
• Nastavitve funkcij:
  • Spremljanje porabljene / dovedene energije
  • Dvoobmočno krmiljenje (hlajenje in ogrevanje)
  • Dva ločena urnika
  • Nastavitev poletni čas
  • Vgrajeno tipalo sobne temperature
  • Nadzor hibridnega delovanja (povezava s kotlom)
  • Sušenje tlakov
  • Tedenski timer
  • Način: ‘Počitnice’
  • Funkcija: preprečevanja legionele
  • Kode napak in podatki za servisiranje

Brezžični daljinski upravljalnik (opcija):

• Vgrajen senzor sobne temperature, ki se enostavno namesti na ustrezen položaj za zaznavanje sobne temperature
• Delo z ožičenjem ni več potrebno
• Enostaven dizajn in uporaba
• Oddaljeno krmiljenje iz katerekoli sobe, iskanje ustreznega mesta instalacije odpade
• Osvetljen zaslon in velike tipke olajšajo delo z upravljalnikom
• Prednost in preklic prednosti sanitarni topli vodi
• Poenostavljen način ‘Počitnice’

SD kartica* (SD kartico uporabi le inštalater):
Posebna programska oprema omogoči, da se nujne začetne nastavitve shrani na SD kartico s pomočjo osebnega računalnika. Nastavitev sistema je res enostavna: SD kartico prenesete iz računalnika v režo za SD kartico na notranji enoti. V primerjavi s prejšnjim postopkom vnašanja nastavitev preko glavnega upravljalnika na kraju instalacije, je doseženo znatno skrajšanje časa za nastavitev. Idealno za prezaposlene inštalaterje.

Modeli zunanjih enot PUZ-SWM se povezujejo z notranjimi enotami s cevno povezavo premera 6,35 mm (1/4“) za tekočo in 12,7 mm (1/2“) za plinsko fazo ter s štirižilnim kablom preseka 4 x 1,5 mm2.

Razdalje povezav med notranjo in zunanjo enoto so lahko:
do 50 m za PUZ-S(H)WM80/100
do 30 m za PUZ-S(H)WM120/140 oz. do 50 m, če se naprava uporablja samo za hlajenje

Tehnični podatki zunanja enota PUZ-SWM100YAA:

• Dimenzije VxŠxG (mm): 1040x1050x480
• Masa (kg): 113,5
• Električno napajanje (V/faze/Hz): 400/3f/50
• Gretje:
  • A7W35 Nazivna (kW): 8,0
  • A7W35 COP: 5,00
  • A2W35 Nazivna (kW):10,0
  • A2W35 COP: 3,45
  • A-7W35 Nazivna (kW):10,0
  • A-7W35 COP: 2,95
• Srednje podnebje, izhod vode 35 °C:
  • Razred učinkovitosti (skladno z Uredbo EU 813/2013): A+++
  • ηS: 180
  • SCOP: 4,50
• Srednje podnebje, izhod vode 55 °C:
  • Razred učinkovitosti (skladno z Uredbo EU 813/2013): A++
  • ηS: 133
  • SCOP: 3,33
• STV profil L (170 l, 200 l) (V primeru ogrevanja STV z ustrezno notranjo enoto):
  • Razred učinkovitosti (skladno z Uredbo EU 813/2013): A+/A
  • ηWH: 134
• Najvišja temperatura ogrevalne vode: 60
• Hlajenje:
  • A35W7 Nazivna (kW): 9,0
  • A35W7 EER: 2,95
  • A35W18 Nazivna (kW): 10,0
  • A35W18 EER: 4,55
• Zvočna moč (PWL) pri gretju (dB(A)): 58
• Največji tok delovanja (A): 9,0
• Varovalka(A): 16
• Cevne povezave:
  • Premer tekočina / plin (mm): 6,35/12,7 (15,88)-za način hlajenja je potrebna plinska cev 15,88mm. Podrobnosti so v navodilih za montažo
  • Razdalja zun-not (m): 50
  • Višina zun-not (m): max 30
• Hladilno sredstvo (Tip / količina kg): R32/1,8
• GWP / ekvivalent CO2 (t): 675/1,215
• Zajamčeno območje delovanja:
  • Gretje (°C):-25 do +24°C
  • STV (°C):-25 do +42°C
  • Hlajenje (°C): 10 do +52°C

Tehnični podatki notranja enota ERST20D-YM9D GRETJE IN HLAJENJE – MAJHNA:

• Ekspanzijska posoda (ogrevanje) (l): 12
• Dodatni grelec (2 ali 9 kW): 9
• Dimenzije VxŠxG (mm): 1600x595x680
• Masa (prazna naprava) (kg): 102
• Električno napajanje nadzorne plošče (V / faze / Hz): 230 / 1 / 50
• Dodatni grelec:
  • Električno napajanje (V / faze / 400 / 3 / 50
  • Nazivna moč (kW): 9
  • Električni tok (A): 13
  • Varovalka (A): 16
• Rezervoar STV Volumen / izvedba L / -: 200/Inox
• Zajamčeno območje delovanja:
  • Temperatura prostora (°C): 0 – 35 (≤80%RH)
  • Zunanja temperatura Gretje ali hlajenje (°C): Odvisno od zunanje enote, podatki v tabeli zunanjih enot
• Ciljno temperaturno območje:
  • Gretje:
    • Temperatura prostora (°C): 10-30
    • Temperatura medija v sistemu (°C): 20-60
  • Hlajenje:
    • Temperatura prostora (°C): /
    • Temperatura medija v sistemu (°C): 5-25
• STV:
  • Najvišja temperatura vode (Ob zagonu anti legionela programa je najvišja temperatura vode 70 °C.) (°C): 60
  • Energijski razred: A+ Pri kombinaciji notranjih enot EHST30D-YMED in ERST30D-YM9ED z zunanjima enotama PUZ-SWM140YAA in PUZ-SHWM140YAA je energijski razred A.
• Zvočna moč (PWL) pri gretju (dB(A)): 40
